Kann ein Drehtisch für die Erodierbearbeitung verwendet werden?

In der Welt der Präzisionsfertigung gilt die elektrische Entladungsbearbeitung (EDM) seit langem als äußerst effektives Verfahren zur Herstellung komplexer Formen und zum Erreichen enger Toleranzen. Mittlerweile sind Drehtische vielseitige Werkzeuge, die häufig bei verschiedenen Bearbeitungsvorgängen eingesetzt werden. Als Rundtischlieferant wurde ich oft gefragt, ob ein Rundtisch für die Erodierbearbeitung eingesetzt werden kann. In diesem Blogbeitrag gehen wir dieser Frage nach und untersuchen die Möglichkeiten, Vorteile und Überlegungen der Integration eines Drehtisches in eine Erodieranlage.

Erodierbearbeitung verstehen

Bevor wir den potenziellen Einsatz von Drehtischen bei der Erodierbearbeitung untersuchen, ist es wichtig zu verstehen, was Erodiermaschine ist und wie sie funktioniert. EDM ist ein nicht-traditioneller Bearbeitungsprozess, bei dem elektrische Entladungen oder Funken verwendet werden, um Material von einem Werkstück zu entfernen. Es gibt zwei Haupttypen von EDM: Drahterodieren und Senkerodieren.

Beim Drahterodieren wird ein dünner, elektrisch leitender Draht als Elektrode zum Durchschneiden des Werkstücks verwendet. Der Draht wird kontinuierlich durch das Werkstück geführt und die elektrischen Entladungen zwischen Draht und Werkstück erodieren das Material und erzeugen die gewünschte Form. Beim Sinker-EDM hingegen wird eine individuell geformte Elektrode verwendet, die in eine dielektrische Flüssigkeit getaucht ist. Die Elektrode wird nahe an das Werkstück gebracht und zwischen ihnen werden elektrische Entladungen erzeugt, die das Material erodieren.

Die Rolle von Rundtischen bei der Bearbeitung

Drehtische sind Geräte, die es ermöglichen, ein Werkstück um eine Mittelachse zu drehen. Sie werden häufig beim Fräsen, Bohren und Schleifen verwendet, um kreisförmige oder eckige Merkmale mit hoher Präzision zu erzeugen. Durch die Änderung der Ausrichtung des Werkstücks ermöglicht ein Drehtisch dem Maschinisten den Zugriff auf verschiedene Seiten und Winkel des Werkstücks und erweitert so die Palette der Bearbeitungsmöglichkeiten.

Drehtische können manuell oder motorisch betrieben werden. Bei manuellen Drehtischen muss der Bediener den Tisch physisch in die gewünschte Position drehen, während motorisierte Drehtische so programmiert werden können, dass sie sich automatisch drehen, was eine höhere Genauigkeit und Wiederholbarkeit ermöglicht.

Verwendung eines Drehtisches für die Erodierbearbeitung

Möglichkeiten

Ja, ein Drehtisch kann tatsächlich für die Erodierbearbeitung verwendet werden, und es gibt mehrere Szenarien, in denen er besonders vorteilhaft sein kann.

Beim Drahterodieren können mit einem Drehtisch zylindrische oder konische Formen erzeugt werden. Durch Drehen des Werkstücks während des Drahtschneidens können komplexe helikale oder spiralförmige Merkmale bearbeitet werden. Beispielsweise kann bei der Herstellung von Turbinenschaufeln oder medizinischen Implantaten mit komplexen Geometrien ein Drehtisch dabei helfen, die erforderliche Präzision und glatte Oberflächenbeschaffenheit zu erreichen.

Beim Senkerodieren kann ein Drehtisch zur Bearbeitung mehrerer Seiten eines Werkstücks eingesetzt werden, ohne dass eine manuelle Neupositionierung erforderlich ist. Dies ist besonders nützlich bei der Bearbeitung von Teilen mit symmetrischen oder kreisförmigen Merkmalen. Beispielsweise kann bei der Herstellung von Spritzguss- oder Druckgussformen ein Drehtisch dafür sorgen, dass alle Seiten des Formhohlraums präzise und gleichmäßig bearbeitet werden.

Vorteile

• Erhöhte Präzision: Drehtische bieten eine hochpräzise Rotation, die die Genauigkeit der Erodierbearbeitung erheblich verbessern kann. Durch die präzise Steuerung des Drehwinkels des Werkstücks kann der Maschinist engere Toleranzen und bessere Oberflächengüten erzielen.
• Erhöhte Produktivität: Mit einem Drehtisch wird die Notwendigkeit einer manuellen Neupositionierung des Werkstücks reduziert oder entfällt. Dies spart Zeit und verringert das Risiko von Fehlern beim Umspannen und Neuausrichten des Werkstücks. Dadurch kann die Gesamtbearbeitungszeit deutlich verkürzt werden, was zu einer Steigerung der Produktivität führt.
• Erweiterte Bearbeitungsmöglichkeiten: Das Hinzufügen eines Drehtisches zu einer EDM-Einrichtung ermöglicht die Bearbeitung komplexerer Formen und Merkmale. Dadurch können Hersteller anspruchsvollere Projekte annehmen und ihr Produktangebot erweitern.

Überlegungen

• Kompatibilität: Nicht alle Drehtische sind für die Erodierbearbeitung geeignet. Der Drehtisch muss den elektrischen und thermischen Bedingungen des EDM-Prozesses standhalten. Außerdem sollte es mit der Steuerung der Erodiermaschine kompatibel sein, um eine nahtlose Integration zu gewährleisten.
• Stabilität: Während der Erodierbearbeitung muss das Werkstück sicher an Ort und Stelle gehalten werden, um Vibrationen und Bewegungen zu verhindern. Der Drehtisch sollte über eine ausreichende Masse und Steifigkeit verfügen, um die Stabilität während des Bearbeitungsprozesses aufrechtzuerhalten.
• Dielektrische Flüssigkeit: Bei der EDM-Bearbeitung wird eine dielektrische Flüssigkeit verwendet, um die durch elektrische Entladungen erzeugten Rückstände wegzuspülen. Der Drehtisch muss so konstruiert sein, dass eine ordnungsgemäße Zirkulation der dielektrischen Flüssigkeit gewährleistet ist, um eine effiziente Bearbeitung zu gewährleisten und Schäden am Tisch zu verhindern.

Verwandte Produkte und Anwendungen

Als Anbieter von Rundtischen bieten wir auch verwandte Produkte an, die die Erodierbearbeitung ergänzen können. Zum Beispiel unsereHydraulischer KipppositioniererKann in Verbindung mit einem Drehtisch verwendet werden, um zusätzliche Flexibilität bei der Werkstückpositionierung zu bieten. Dieser Positionierer ermöglicht die Neigung des Werkstücks in verschiedenen Winkeln und ermöglicht so noch komplexere Bearbeitungsvorgänge.

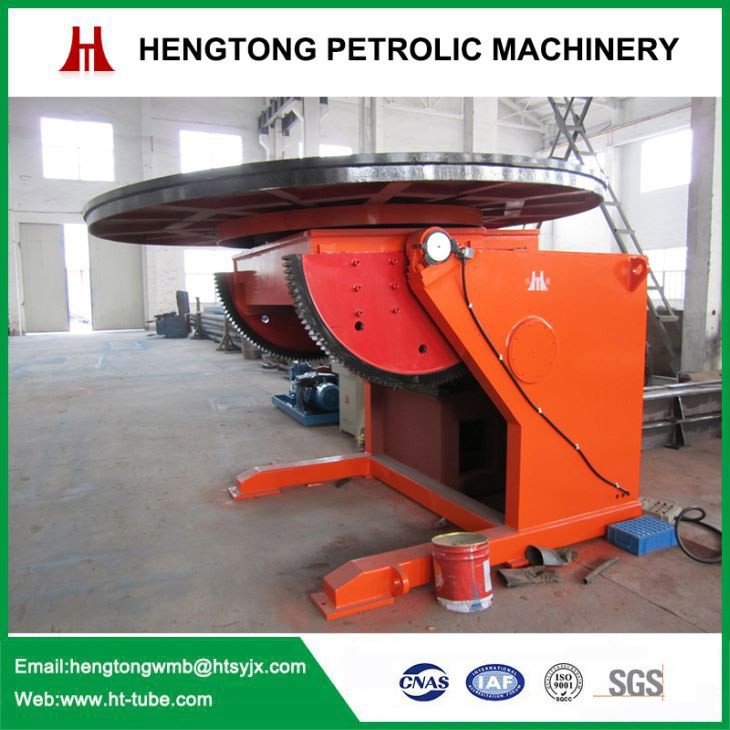

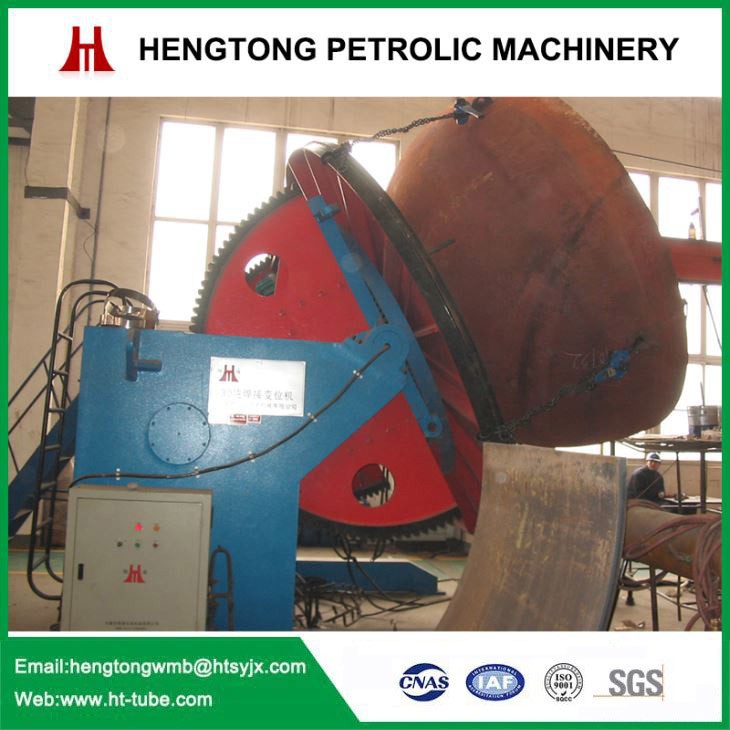

Unser15T Schweißpositioniererist ein weiteres Produkt, das in einigen EDM-bezogenen Herstellungsprozessen relevant sein kann. Obwohl es in erster Linie für das Schweißen konzipiert ist, bietet es präzise Positionierungsmöglichkeiten, die bei der Vorbereitung von Werkstücken für die Erodierbearbeitung oder bei Post-EDM-Montagevorgängen nützlich sein können.

DerIndustrie-Schweißpositioniererist auch ein wertvolles Werkzeug im Fertigungsökosystem. Mit ihm lassen sich große oder schwere Werkstücke präzise positionieren, was bei der Erodierbearbeitung großformatiger Bauteile von Vorteil sein kann.

Abschluss

Zusammenfassend lässt sich sagen, dass ein Drehtisch eine wertvolle Ergänzung zu einer Erodierbearbeitungseinrichtung sein kann. Es bietet erhöhte Präzision, verbesserte Produktivität und erweiterte Bearbeitungsmöglichkeiten. Bei der Integration eines Drehtisches in einen EDM-Prozess ist es jedoch wichtig, die Anforderungen an Kompatibilität, Stabilität und dielektrische Flüssigkeit sorgfältig abzuwägen.

Wenn Sie daran interessiert sind, den Einsatz von Drehtischen oder unseren verwandten Produkten für Ihre Erodierbearbeitungsanforderungen zu erkunden, besprechen wir gerne Ihre Anforderungen. Kontaktieren Sie uns, um ein Gespräch darüber zu beginnen, wie wir Ihnen helfen können, Ihre Fertigungsziele mit unseren hochwertigen Produkten zu erreichen.

Referenzen

• Brown, J. (2020). Handbuch zur Präzisionsbearbeitung. Bearbeitungspresse.
• Smith, A. (2019). Fortschritte in der elektrischen Entladungsbearbeitung. Fertigungsjournal.
